ZC-ZE 207
Intercambiador de calor

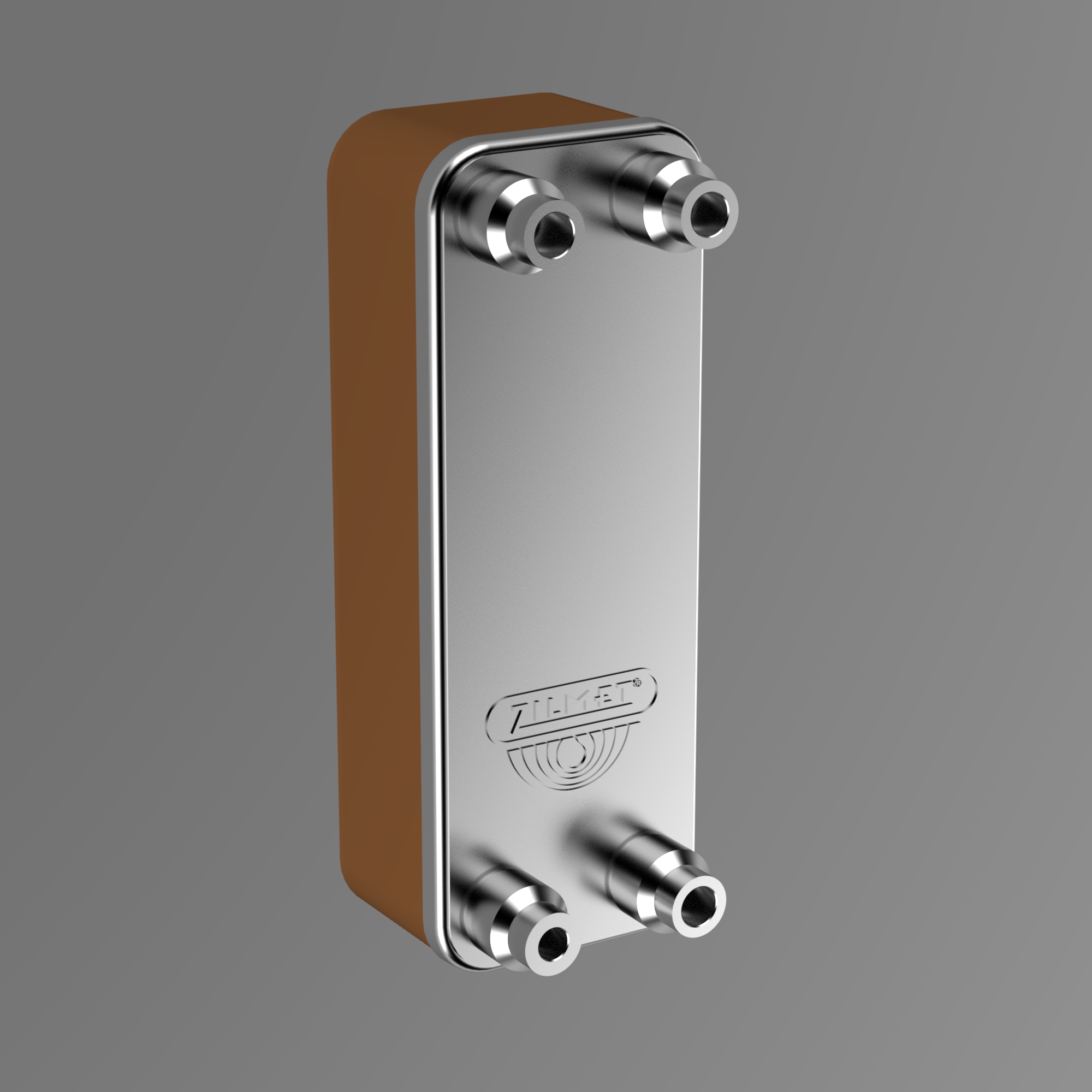

ZC-ZE 207: intercambiador de placas soldadas para refrigeración y climatización, diseñado para funcionar como evaporador o condensador. Las dimensiones del paquete y su peso dependen del número de placas; consulta las fórmulas y los límites de trabajo publicados por el fabricante.
Datos técnicos
Características técnicas
| Presión máxima de trabajo | 30 bar |
|---|---|
| Temperatura de trabajo | -50°C / +200°C |
| Material de las placas | Acero inoxidable AISI 316 L |
| Material de las conexiones | Acero inoxidable AISI 316 L |
| Conexiones del circuito de agua | G3/4 |
| Conexiones del circuito refrigerante | Ø 9,6 – 12,8 mm |
| Material de soldadura fuerte | Cobre 99,9% |
| Número de placas | 8 – 40 |
Dimensiones y peso
| Largo | 207 mm |
|---|---|
| Distancia longitudinal entre ejes | 172 mm |
| Ancho | 77 mm |
| Distancia transversal entre ejes | 42 mm |
| Altura | (7 + 2,3 x N) mm* |
| Peso | (0,35 + 0,048 x N) kg* |
Criterios de dimensionamiento
| N | Número de placas |
|---|---|
| Configuración | Las conexiones, los materiales y los límites de uso corresponden a la configuración especificada por el fabricante. |
| Tolerancias | Los pesos y las dimensiones están sujetos a tolerancias de fabricación. |
