Imagen de referencia de la gama.
ZB 315
Intercambiador de calor
- Modelo
- ZB 315 · 10 placas
- SKU
- 17B3151004

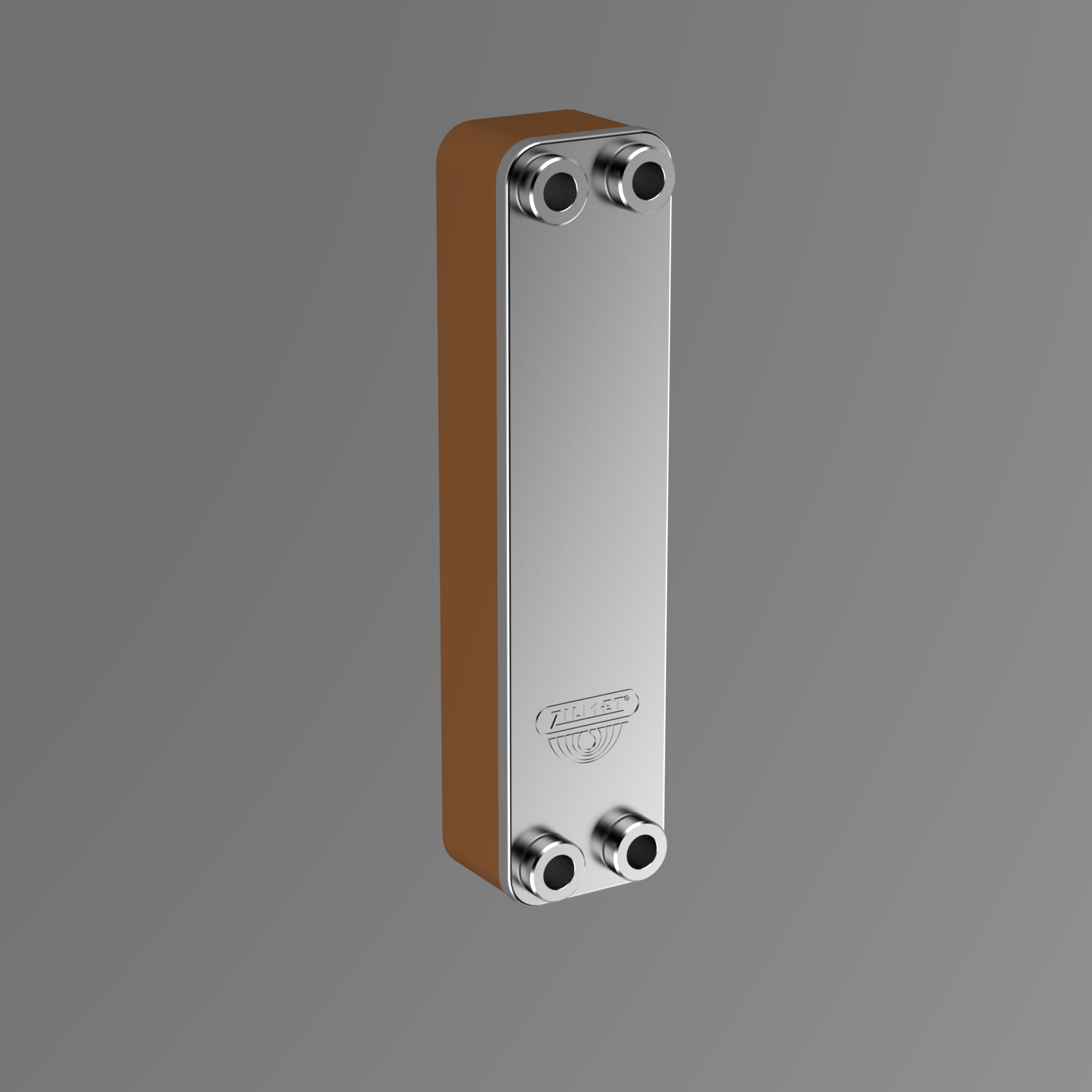

ZB 315: intercambiador compacto de placas soldadas mediante cobre para circuitos térmicos e instalaciones de calefacción y agua caliente. Selecciona el número de placas para consultar el código, las dimensiones y el peso de la configuración publicada por Zilmet. Incluye referencias OEM para sustitución de intercambiadores, identificadas por su código y conexión en la tabla de compatibilidad oficial.
Datos técnicos
Modelo seleccionado
| SKU | 17B3151004 |
|---|---|
| Modelo | ZB 315 · 10 placas |
| Número de placas | 10 |
| Largo | 315 mm |
| Ancho | 77 mm |
| Altura | 30 mm |
| Conexiones | 3/4” G |
| Peso | 1 kg |
| Tolerancias | Dimensiones y peso sujetos a las tolerancias indicadas por el fabricante. |
Características técnicas
| Presión máxima de trabajo | Circuito F1–F2: 3 bar; circuito F3–F4: 8 bar, según catálogo 2026 |
|---|---|
| Temperatura de trabajo | -10°C / +120°C |
| Material de las placas | Acero inoxidable AISI 304 / AISI 316, según configuración y catálogo 2026 |
| Material de las conexiones | Acero inoxidable AISI 304 / AISI 316, según configuración y catálogo 2026 |
| Conexiones estándar | 4 x G3/4 |
| Material de soldadura fuerte | Cobre 99,9% |
| Número de placas | 8 – 40 |
Dimensiones y peso
| Largo | 315 mm |
|---|---|
| Distancia longitudinal entre ejes | 278 mm |
| Ancho | 77 mm |
| Distancia transversal entre ejes | 40 mm |
| Altura | (7 + 2,3 x N) mm* |
| Peso | (0,288 + 0,074 x N) kg* |
Criterios de dimensionamiento
| N | Número de placas |
|---|---|
| Configuración | Las conexiones, los materiales y los límites de uso corresponden a la configuración especificada por el fabricante. |
| Tolerancias | Los pesos y las dimensiones están sujetos a tolerancias de fabricación. |
